高壓端浮球控制閥系統（High side Float Valve）

2016-11-14

高壓端浮球控制閥系統（High side Float Valve）

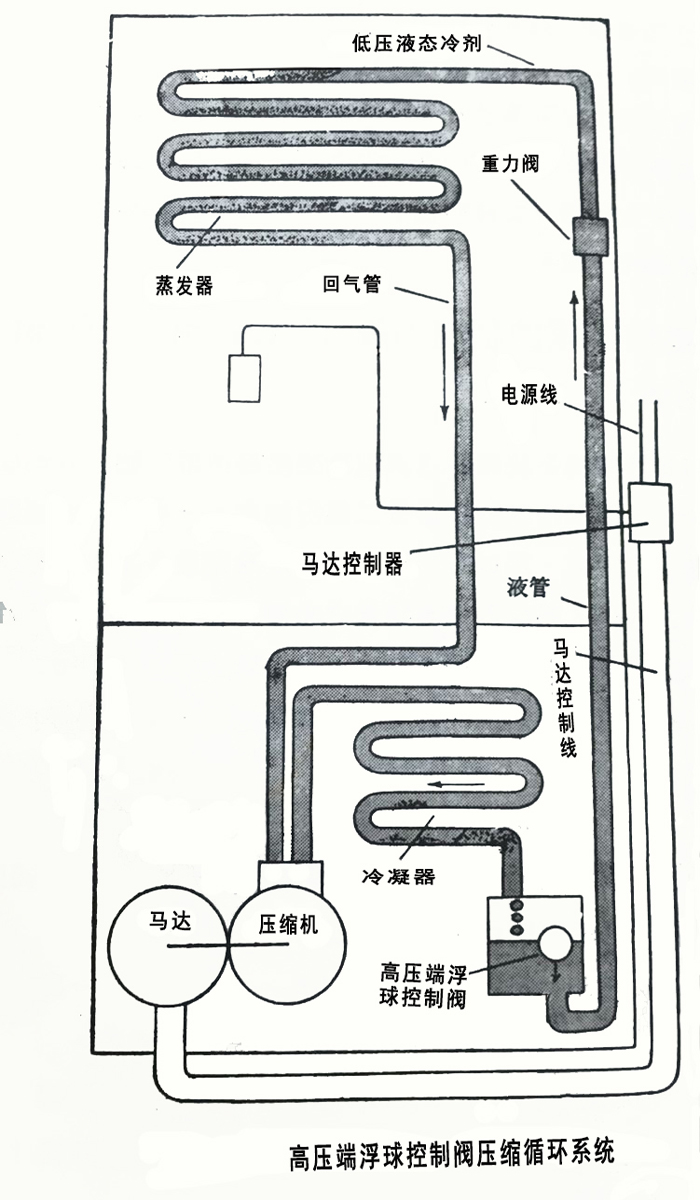

高壓端浮球控制閥系統與前述典型冷凍壓縮循環系統大致均相同，如圖所示，僅將冷劑控制器兩部分裝置，一為浮球控制閥，安裝在蓄液器之出口處，用以調節蒸發器中之冷劑量多少，因整個系統為一封密之系統，系統內充有定量的冷劑，如在貯液器內，冷劑量多時，表示蒸發器中的冷劑量必較少，故浮球上浮，出口增大，多流出冷劑，以補充蒸發器中的不足，相反如蒸發器中冷劑過多，高壓端蓄液器必少，浮球下沉，關小冷劑流量。另一為重力閥（Weight Valve）或毛細管裝置，裝置于蒸發器入口處，降低冷劑壓力用，使冷劑壓力降低，體積膨脹，以便進入蒸發器中蒸發吸熱。重力閥應用于中、大型系統，毛細管應用于小型系統中。

此冷凍循環過程為：壓縮機→冷凝器→蓄液器→高壓浮球開關→液管→重力閥或毛細管→蒸發器→壓縮機。

此種高壓端浮球控制閥系統之冷劑充灌量，必須相當精確，否則浮球?qū)⑹タ刂浦饬x，故此種系統均應用在部分商業或工業上較高的運轉效率系統中。
